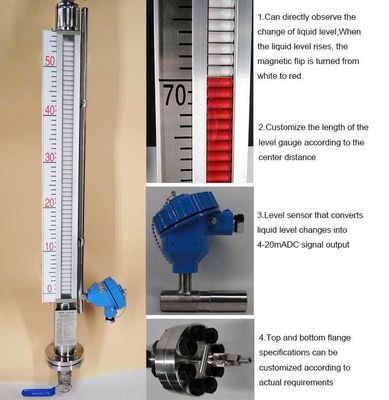

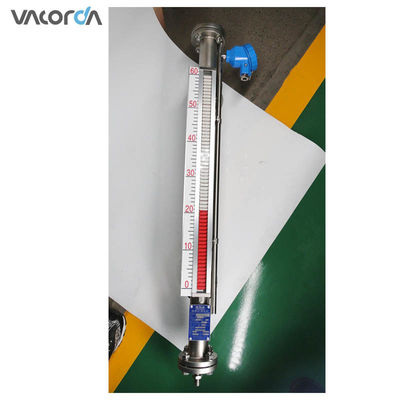

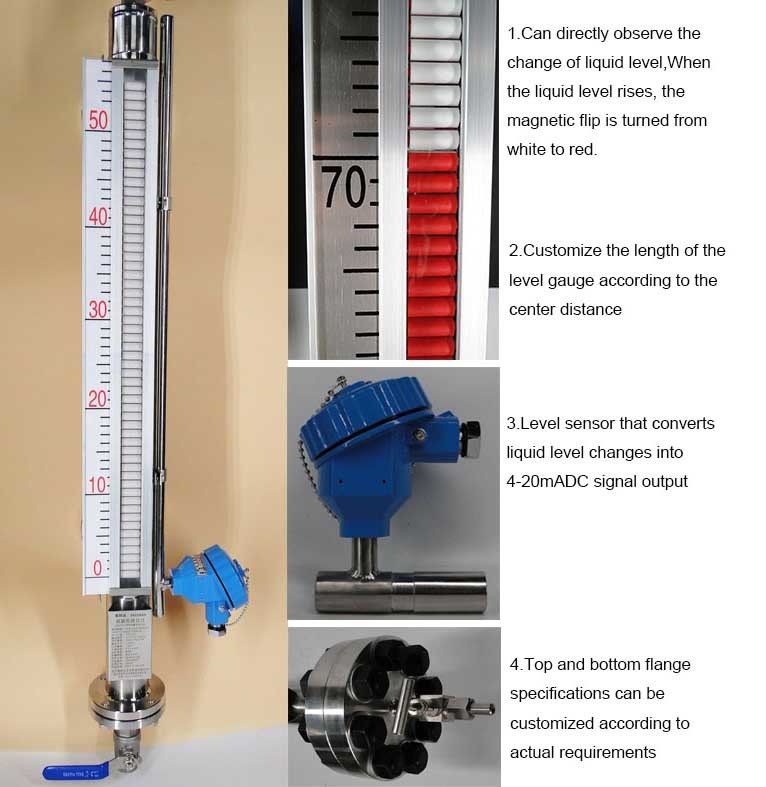

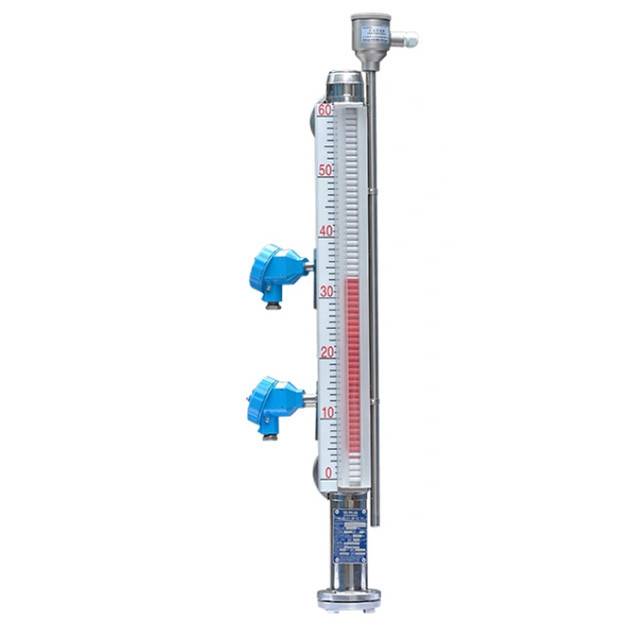

液体の測定PN2.5磁気タンク レベル標識および遠隔送信機
1. 選択の前に注意を必要とする問題
モデルを選ぶ前に、磁気折り返しのレベル ゲージは十分に働く条件の特定の情報を理解しなければならない。モデルを選んだ場合、測定された液体、測定範囲およびプロセス関係方法の密度そして粘着性のような基本情報についてのセールス エンジニアと、伝達し合うべきである。材料、出力信号、等を使って。
2.爆発の危険の選択
モデルを選ぶとき、場所の状態の安全を考慮することは必要である。場所に危ない爆発性媒体が、安全理由のためにあれば、耐圧防爆磁気折り返しのレベル ゲージの使用を考慮する必要がある。折り返し11の磁気折り返しのレベル ゲージが装備されている磁気スイッチおよびリード スイッチ遠隔送信機に公式代理店によって証明される耐圧防爆証明書があり本質的に安全な耐圧防爆の二重証明を渡した。その中で、耐圧防爆レベルは本質的安全のレベルが器械が爆発性の状態で安全、効率的にそして固定して作動することを可能にする、ExiaIICT6のExdIICT6である。
3. 冬の屋外の機会の選択
屋外の環境に磁気折り返しのレベル ゲージを取付ける必要があれば正確に冷間加工の状態の下でリアルタイムの液体レベルを測定するには器械がまだできるように環境の変更に従って蒸気のジャケット、電気暖房、熱保存/絶縁材、霜保護、余りにも低温で凍り、凍っている等形成することは必要および季節のような付加的な装置をであるかどうか決定する必要がある。
4.リモート・モニタリングの機会の選択
磁気折り返しのレベル ゲージが屋外にまたは高い場所に取付けられていれば、読書は器械の観測者のために非常に不便であり、アセンブリのためのリード スイッチ遠隔送信機および磁気折り返しのレベル ゲージを使用した後、磁気折り返しのレベルのメートル測定されるデータは便利、速い、送信され作業負荷を非常に減らすことができる観察室に。
通常遠隔磁気折り返しの液体のレベル ゲージと呼ばれる磁気折り返しの液体のレベル ゲージを使用するために遠隔送信機に協力しなさい。最も大きい特徴の1つは長距離の液体レベルの実時間ディスプレイを実現できることである。
磁気スイッチの機能はする「転換の」現在の制限および反流出機能を磁気折り返しのレベル ゲージを作ることであり、何人かのユーザーは視覚でそれを来られるスイッチとして液体レベルを使用し、限るために使用することができる「磁気折り返しのレベル スイッチ」と呼ぶ。
適用
ハイ・ロー臨時雇用者の環境、高圧、強い腐食、毒性の下で水平な測定のために適した石油、化学工業、油田、医薬品の企業、食糧、ワイン醸造業等で広く利用された。
プロダクト変数
| （1）中心中心の間隔: | 150~6000mm |
| （2）媒体密度: | 0.45g/cm3より多く |
| （3）わずかな圧力: | PN2.5~PN40、PN40~PN320 （x 0.1MPa） |
| （4）材料: | SS304、316L、PP、PTFE、またはカスタマイズされる |
| （5）実用温度: | -190 | +425 °C |
| （6）プロセス関係: | DN20~DN80/RF/14、DN80~DN250/RF/14 |
| （7つの）表示器のタイプ: | |
| :Al &ABSの折り返しシリンダー | B:Alの折り返しの版 |
| C:ポリ塩化ビニールのABS折り返しシリンダー | D:PP&ABSの折り返しシリンダー |
| E:AL &LED | F:PP&LED |
| （8）上の部屋の構造: |
1.Weldingカバー M14*1.5プラグねじが付いている2.weldingカバー 3.flange M14*1.5プラグねじとの4.flange DN20フランジが付いている5.weldingカバー DN20フランジとの6.flange 空気弁が付いている7.weldingカバー 空気弁との8.flange |
| （9）最下の部屋の構造: |
1.flangeカバー 下水管のプラグねじとの2.flange DN20溶接の管との3.flange 4.with DN20のフランジ 5.with針/球弁 |
| （10の）保護クラス: | IP65 |
| 注:基本的なタイプ、上の取付けられたタイプ、熱トレーシングのタイプ、LPGは技術的な変数でタイプ、さび止めのタイプ、ボイラー蒸気を専門にしたタイプ等を、彼ら持っているある相違を専門にした。別の圧力に別のフランジの指定がある。 | |
製品の機能
1. 単純構造、よい安定性および信頼性。
2. 伝導性、比誘電率、泡等のような媒体の物理的な、化学州の独立者。
3. 腐食性、有毒なおよび爆発性の1のようないろいろな種類の中型の環境のためのAppliable。
4. 2種類の別の密度の媒体のインターフェイス測定か水平な測定。
5. 二線式4~20mADC信号の出力、0.8''または0.56" LEDのデジタル表示装置。
研修会および処理
anti-corrosionタイプ磁気折り返しの液体のレベル ゲージは長期使用で偽の液体レベルの現象を示して容易である。偽の液体レベルを形作るための理由は次の通りある:
| 1。 | まず液体段階およびガス段階がすべて接続されることを、確かめなさい |
| 2。 | 出現、に沿う全プロセスをスキャンするのに磁石をできる訂正されることを理解こと使用しなさい。 |
| 3。 | それが安全な液体なら、最初に解放は液体段階操作2.を行い。 |
| 4。 | ガス段階の蒸気圧が大きかったら、ガス段階を消し、貯蔵タンクに戻って管の液体を押し、そして操作2.を行いなさい。トップ取付けられた磁気折り返しの液体のレベル ゲージはサイド取付けられた液体のレベル ゲージのために便利のさまざまな容器、公共の貯蔵タンクの特に液体の水平な測定を測定するために適している。それは石油、化学工業、冶金学、電力、軽工業および薬のような企業そして部門にふつうは適用できる。 |
| 5。 | 外的な干渉信号は余りに大きい、回路の形成によって得られる信号である擬似信号実際に測定される信号ではなく; |
| 6。 | 液体のレベル ゲージの中の導波管ワイヤーは不完全である、例えば、緩い、シールよくない、水錆つく、信号のゆがみを形作る等、; |
| 7。 | 導波管装置は不正確であり、信号伝達は歪む; |
| 8。 | 信号処理回路は不完全である。 |
