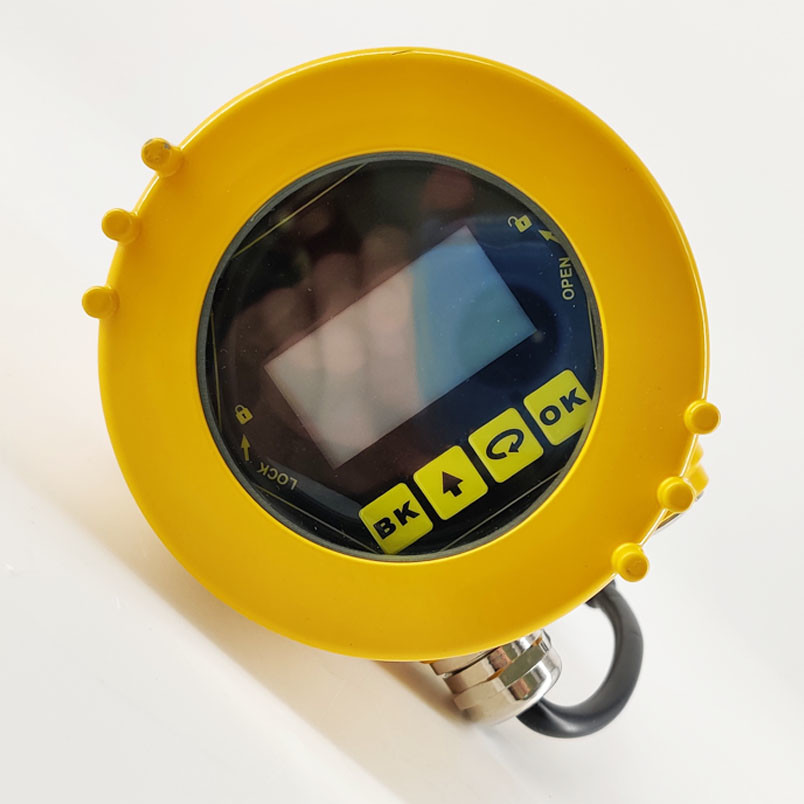

高温レーダーの水平な棒を測定する水平なメートルのデジタル レーダーのゲージ
製品の説明
レーダーの液体の水平なセンサー技術は液体の表面からマイクロウェーブ スペクトルで高周波電磁波の脈拍を普通送信し、波を反射した受け取る。受信アンテナへの送信のアンテナとターゲット表面の間で間隔を横断するためにかけられるマイクロウェーブ脈拍のための時間はおよび再度測定される。
レーダーの液体水平なセンサーと液体の表面間の間隔（d）は2による時間によって取られる（t）を分け、（c）光速、すなわちd = cの∙ t/2.によってそれを増加することによって計算することができる。タンク（LT）の液体レベルはすなわちLT = HT – D. --をそれからレーダー水平なセンサー（HT）の高さからの間隔（d）引くことによって断固としたである場合もある。
特徴:
1. 縦に取付けられたタイプ、そう異なった腐食性媒体、厚い液体、スラリー、廃水の使用のための柔軟性のための媒体の接触無し
2.敏感な部品が液体が付いている接触をしないので、縦に取付けられたタイプのための高温流動両立性
3.高周波脈拍の波および精密な移動時間の時間測定が高精度な原因で
4.加圧容器を影響を与えない性能に密封した
5.超音波学よりより長距離
6。超音波学を用いる原因問題気温のような表面の変更によって影響を与えられなくて、
♦903
|
媒体のために適した |
固体材料、結晶すること容易な強い塵凝縮の機会 |
| 測定範囲 | 70m | |
| 頻度 |
26GHz |
|
| 正確さ |
±15mm |
|
| プロセス温度 |
-40℃~130℃ （標準的なタイプ） |
|
| プロセス圧力 | -0.1~4.0 MPa （平らなフランジ） -0.1~0.3MPa （普遍的なフランジ） |
|
| 信号の出力 |
4~20mA /HART （2ワイヤー/4ワイヤー） RS485/Modbus |
|
| 動力源 |
二線式（DC24V） 四線式（DC24V/AC220V） |
|
| 関係 |
普遍的なフランジ |
|
| 保護等級 |
IP67 |
|
| 耐圧防爆等級 |
Exia IIC T6 Ga/Exd IIC T6 GB |
♦904
|
媒体のために適した |
固体材料、結晶すること容易な強い塵凝縮の機会 |
| 測定範囲 | 80m | |
| 頻度 |
26GHz |
|
| 正確さ |
±15mm |
|
| プロセス温度 |
-40℃~130℃ （標準的なタイプ） |
|
| プロセス圧力 | -0.1~0.3MPa | |
| 信号の出力 |
4~20mA /HART （2ワイヤー/4ワイヤー） RS485/Modbus |
|
| 動力源 |
二線式（DC24V） 四線式（DC24V/AC220V） |
|
| 関係 |
糸、普遍的なフランジ |
|
| 保護等級 |
IP67 |
|
| 耐圧防爆等級 |
Exia IIC T6 Ga/Exd IIC T6 GB |
♦906
|
媒体のために適した |
衛生学の液体の貯蔵、腐食性の容器 |
| 測定範囲 | 20m | |
| 頻度 |
26GHz |
|
| 正確さ |
±3mm |
|
| プロセス温度 |
-40℃ | 130℃ |
|
| プロセス圧力 | -0.1~4.0MPa | |
| 信号の出力 |
4~20mA /HART （2ワイヤー/4ワイヤー） RS485/Modbus |
|
| 動力源 |
二線式（DC24V） 四線式（DC24V/AC220V） |
|
| 関係 |
フランジ |
|
| 保護等級 |
IP67 |
|
| 耐圧防爆等級 |
Exia IIC T6 Ga/Exd IIC T6 GB |
超音波レベル ゲージの引用語句
2.超音波レベル ゲージの使用のための環境条件
1.媒体圧力:音波は真空で広がることができなかったりマイクロ真空で広がることができる。により超音波の異常な操作か大きい間違いを引き起こすかもしれないので、但し、私達はあらゆる真空の環境でそれを使用しないために推薦するすなわち、わずかな真空の下で
2.媒体の湿気:乾燥したか飽和させた湿気の空気では、音速は2%によって変わる。水蒸気の空気は超音波放出の速度に影響を与えるいろいろなガスを含んでいる、
3.スペース:超音波放出および原因信号の損失に影響を与える障害または管が音波の下にある、
4.泡:測定された媒体によって作り出される多数の泡は容易に音波を吸収するか、または健全な放出と干渉できる。5.気流:風速が50km/h.よりより少しである時僅か。風速は50km/hより大きいとき、測定の結果に影響を与える
1. 超音波レベル ゲージは何であるか。
超音波レベル ゲージは液体の高さ、タンク高さおよび物質的な位置を測定するための監察の器械である。器械自体は二線式、three-wireまたは四線式技術を採用できる。二線式システムは次のとおりである:電源および信号の出力は共有される;three-wireシステム:電源回路および信号の出力回路は独立している。DC 24vの電源を使用するとき、3中心ケーブルは否定的な電源ターミナルおよび否定的な信号の出力ターミナル分け前1の中心使用し;4線式:AC 220v電源、またはDC 24vの電源を使用するとき使用するとき、電源回路および信号の出力回路は4中心ケーブル使用されるべきである完全に隔離されるように要求される。DCまたはAC電源、4 | 20mADC、高低の転換の出力。
世帯の超音波レベル ゲージ
2. 超音波レベル ゲージのパフォーマンス特性は何であるか。
強いanti-interference性能。上部および下のノードは自由に置くことができるオンライン出力は場所に調節され、表示することができる。アナログ量は、スイッチ量、RS485出力任意、関連設備とインターフェイスすること便利である。
ポリプロピレンの防水貝を使用しなさい。貝は優秀な化学抵抗と小さく、丈夫、である。無機化合物、問題の酸、アルカリまたは塩水濃度のために、強い酸化の物質を除くほとんど有害な効果がない。ほとんどすべての溶媒は室温で不溶解性で、アルカン、炭化水素、アルコール、フェノールおよびアルデヒドに使用することができる。、ケトンおよび他の媒体。
無毒。それは薬剤および食品工業で装置の取付けに使用することができ維持は非常に便利である。
